FORTEZA RELAY HUB

Toode on mõeldud FMC 24 Pro ja TRIBO-S süsteemide ühendamiseks tsentraliseeritud turvasüsteemiga RS-485 liidese kaudu

Üldkirjeldus

Seade skaneerib aadressituvastus­seadmeid RS-485 liidese kaudu ja edastab nende olekuinfot eraldi „avatud kollektor“ tüüpi väljunditesse, mida saab ühendada valve keskseadmete signaaliahelatesse.

Toode võimaldab juhtida seitsme seadme tööd kahe sõltumatu RS-485 liiniga, kumbki pikkusega kuni 1200 m (kasutades 5. kategooria UTP/FTP kaablit).
RS-485 kordistite kasutamisel saab liinide maksimaalset pikkust suurendada.

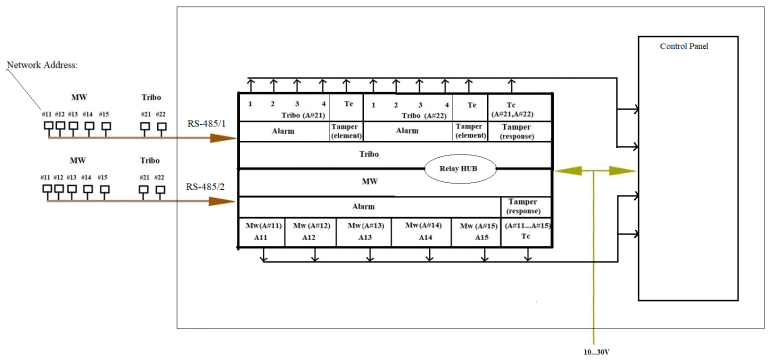

Tööpõhimõte

Seadme töö põhineb aadressituvastus­seadmete oleku skaneerimisel kahe sõltumatu RS-485 liini kaudu ning teavituste edastamisel, avades vastava väljundiahela juhul, kui:

• tuvastusseade läheb häireolekusse või

• seadmel tekib rikketõrge.

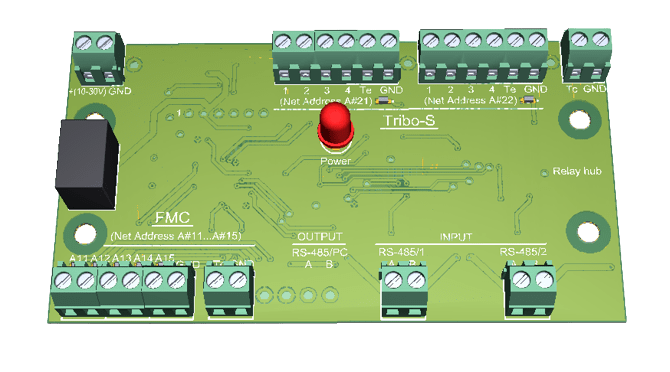

Põhiplaadi elemendid

1. Toiteallika ühendusterminalid;

2. Mikrolaine-tuvastus­seadmete (DD) sideoleku LED-indikaatorid;

3. Toitepinge ja töörežiimi („Power“) LED-indikaator;

4. Mikrolaine DD väljundiahelate terminalid;

5. Triboelektriliste DD väljundiahelate terminalid;

6. Mikrolaine DD avamise jälgimise terminalid;

7. Triboelektriliste DD sideoleku LED-indikaatorid;

8. RS-485 liinide ühendusterminalid;

9. Triboelektriliste DD avamise jälgimise terminalid;

10. Nupp DD otsingurežiimi aktiveerimiseks.

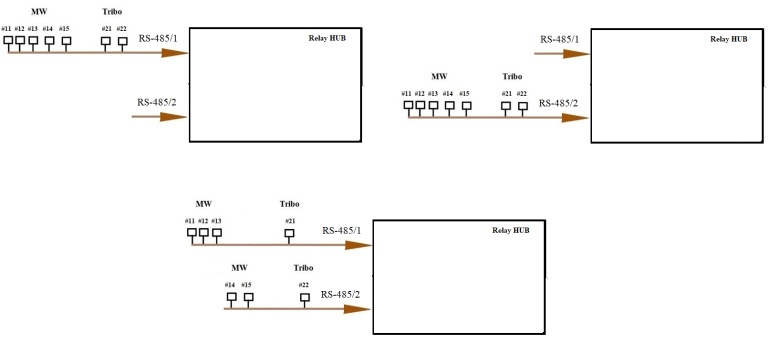

Ühendusskeemid ja seadmete valikud

Seade kogub infot RS-485 liini kaudu, kasutades Forteza – 485 v1.37 protokolli, ning on ühilduv järgmiste Forteza JSC toodetud tuvastusseadmetega:

• TRIBO-S triboelektriline tuvastusseade;

• FMC 24 Pro mikrolainetuvastusseade.

RELAY HUB – Tehnilised andmed
