Kirjeldus

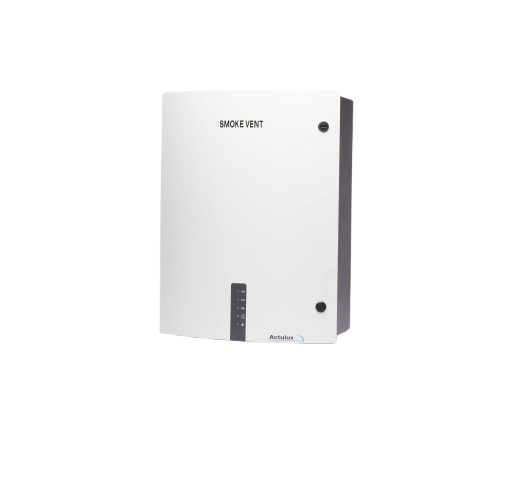

Actulux suitsueemalduskeskus SV 24V-8A-ds, 2x suitsueemalduse ja 2x ventilatsiooni rühma
Tehnilised andmed:
Toitepinge – 230 VAC / max 1,5 A („ds” = max 5 A)
Väljundpinge – 24 VDC
Mootori väljundid – 2 tk (liinituvastus: 1–10 liini)
Maksimaalne kogukoormus – 8 A
Maksimaalne koormus ühe mootori väljundi kohta – 16 A
Töötemperatuur – –15 °C kuni +40 °C 🌡️
Kaitseaste – IP54
Aku varutoide – 8 A = 2 tk 12 V / 7,2 Ah 🔋
Mõõtmed – 343 × 178 × 450 mm
Kaal – max 22 kg
Värvus – valge esipaneel / must šassii
Tulegrupid – 1 või 2 tk (DIP-lülitiga valitav), liinituvastusega /maksimaalne voolutarve tulelülititele (LED + summer) = 14 mA ≈ u 6 tulelülitit
Comfort grupid – 1 või 2 tk (DIP-lülitiga valitav) – piiramatu arv mugavuslüliteid
Anduri (suits/temp) sisendid – 2 tk liinituvastusega /maksimaalne voolutarve anduritele = 4,4 mA ≈ u 2 × 22 = 44 andurit
Tuule ja vihma anduri sisend / kõige sulgemine – jah
Häireväljund – jah – potentsiaalivaba kontakt, max 48 V / 0,5 A
Rikkeväljund – jah – potentsiaalivaba kontakt, max 48 V / 0,5 A
24 V DC väliseks kasutuseks – 24 VDC / max 0,5 A (230 VAC töö ajal)
Siiniühendus (bus communication) – jah – võimalik ühendada 2–10 juhtpaneeli, liinituvastusega
Visuaalne (LED) näidustus esipaneelil – „OK” / „AC rike” / „Madal aku” / „Liini rike” / „Häire” 💡
DIP-lüliti funktsioonid (standard)
• „Hooldustunnid (LED-id vilguvad esipaneelil)”
• „Mugavusavamise intervall”
• „Temperatuuri tuvastus mootori väljundi kaudu”
• „Täiendav liinituvastus 3-juhtmelise mootori väljundi kaudu”
• „Fail-safe (häire liinirikke korral)”
• „Sprinkler (häire korral sulgemine)”
• „Siiniühenduse seaded (reageerimine siiniühendusele)”
